Kết cấu thang máy có gì? Giới thiệu cấu tạo chi tiết

Để sử dụng thang máy an toàn và hiệu quả thì việc hiểu rõ được từng cấu tạo thang máy cũng như nguyên lý hoạt động của thang là điều rất quan trọng. Đặc biệt trước khi tiến hành lắp thang máy bạn cần kiểu được kết cấu thang máy mình thuộc loại nào để có phương án thiết kế phù hợp nhất. Trong bài viết dưới đây, GHT giải thích chi tiết tới bạn đọc cấu tạo của các loại thang máy trên thị trường hiện nay.

Có mấy loại thang máy gia đình?

Hiện nay trên thị trường có nhiều tiêu chí đưa ra để giúp bạn phân loại thang máy gia đình. Một trong những cách phân loại đơn giản nhất đó là dựa trên cấu tạo thang máy. Mỗi loại thang phục vụ cho nhu cầu khác nhau và cấu tạo và kết cấu thang máy cũng có sự khác nhau, nhưng chủ yếu vẫn có hai loại chính là thang máy có phòng máy và không phòng máy.

Có mấy loại cấu tạo thang máy

12 Bộ phận kết cấu thang máy trên thị trường

Dưới đây là bảng thống kê kết cấu tháng máy có phòng máy đang có trên thị trường

Kết cấu chi tiết hệ thống điện thang máy

Hệ thống điện thang máy hiện nay bao gồm 3 bộ phận chính gồm: hố thang máy, hệ thống cứu hộ, phần điện trên phòng máy . Mỗi bộ phận trong kết cấu thang máy đều có một nhiệm vụ riêng cũng như cơ chế hoạt động khác nhau, khách hàng có thể dễ dàng nắm bắt thông tin dưới đây.

Hố thang máy

Hố thang máy hay còn gọi là hố Pít là phần hố nằm dưới dùng của giếng thang tính từ mặt sàn tầng dừng thấp nhất. Phần hố thang thường được thiết kế đặt ở tầng âm so với độ cao tự nhiên của mặt đất.

Hố thang máy

Hệ thống cứu hộ tự động

Hệ thống cứu hộ tự động bao gồm hệ thống bo mạch và nguồn điện ắc quy lưu điện dự phòng cho thang máy. Hệ thống này sẽ hoạt động trong trường hợp điện bị mất đột ngột, hệ thống thang máy sẽ điều hướng thang máy trở về tầng gần nhất và tự động mở cửa cho những người trong cabin thoát ra an toàn.

Hệ thống cứu hộ tự động

Phần điện trên phòng máy

Kết cấu thang máy phần điện trên phòng máy được xem là trung tâm điều khiển mọi hoạt động giúp thang máy vận hành trơn tru, thống nhất. Tủ điều khiển này sẽ bao gồm những phần chính như: Hệ thống relay, điều khiển tín hiệu, điều khiển tốc độ, các bo mạch trung gian, …

Phần điện trên phòng máy

Rail dẫn hướng

Có hai loại rail dẫn hướng được sử dụng là rail dẫn hướng đối trọng và rail dẫn hướng cabin. Thông thường thang máy gia đình có một dàn gồm 2 rail dẫn hướng cabin, số lượng rail sẽ tăng lên khi thang máy có kích thước cabin lớn hơn.

Rail dẫn hướng

Kết cấu phần cơ khí thang máy

Kết cấu thang máy phần cơ khí bao gồm 9 bộ phận chính là: Rail dẫn hướng, đối trọng, hệ thống cabin, hệ thống phanh, cáp tải, hệ thống giảm chấn, cửa tầng thang máy, phòng máy, hệ thống truyền động cửa thang máy. Cụ thể các thức hoạt động của những bộ phận này như sau.

Kết cấu phần cơ khí thang máy

Đối trọng

Khối lượng đối trọng thang máy được tính dựa trên tự trọng của cabin thang máy và tải trọng thang máy. Đối trọng còn được làm từ bo quặng, bo gang hoặc bo bê tông rất đa dạng.

Đối trọng

Hệ thống cabin

Kết cấu thang máy có hệ thống cabin được tạo bởi các bộ phận khung, sàn, vách và nóc cabin với phần vách được làm những vật liệu như inox sọc nhuyễn, inox phủ sơn, inox gương.

Gia chủ có quyền yêu cầu đơn vị thi công lắp đặt mẫu cabin thang máy đẹp theo yêu cầu cũng như theo không gian gia đình. Ngoài ra, bạn cũng có thể chủ động tìm hiểu về kích thước của thang máy để có thể đưa thang máy tới những không gian hợp lý, giúp tối ưu diện tích phòng khi lắp đặt.

Kết cấu thang máy hệ thống cabin

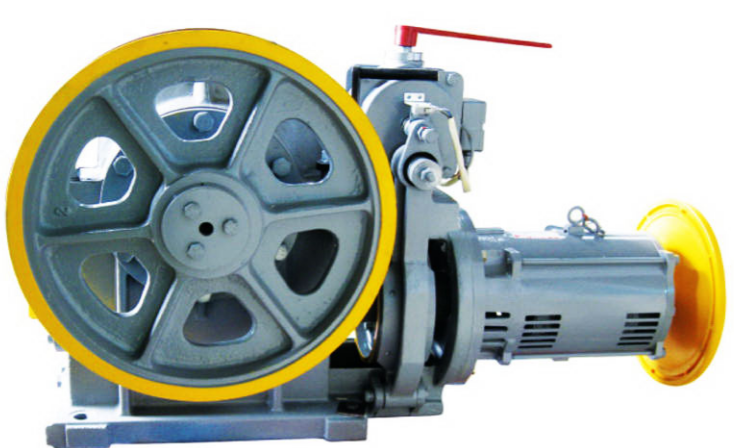

Hệ thống phanh cơ khí

Phanh cơ khí hay còn được gọi là bộ phận khống chế tốc độ hoạt động với cabin nhằm giúp cabin thang máy bám vào rail trong trường hợp chạy quá tốc độ hoặc thang bị rơi tự do khi đứt cáp.

Hệ thống phanh cơ khí

Cáp tải

Cáp tải thang máy chuyên dụng được cấu tạo từ các lõi bố tẩm dầu nhằm tránh các trường hợp thang bị trượt cáp. Với kết cấu thang máy này thì phần cáp tải thì tuyệt đối không được tra dầu mỡ, chất bôi trơn vào cáp.

Cáp tải thang máy

Hệ thống giảm chấn

Hệ thống giảm chấn gồm giảm chấn đối trọng và giảm chấn cabin thường được làm từ lò xo hoặc từ cao nhu nhằm giảm tối đa lực va đập của cabin lên hố pít thang máy.

Hệ thống giảm chấn thang máy

Cửa tầng thang máy

Kết cấu thang máy có cửa tầng được lắp đặt bên ngoài thang máy tại mỗi tầng dừng. Cửa này sẽ được kết nối điều khiển bởi cửa cabin và không thể tác động đóng mở bằng tay. Trong trường hợp có sự cố xảy ra, cửa tầng có thể được mở bằng chìa khóa đặc biệt. Bên cạnh cửa tầng là những nút bấm gọi tầng thang máy.

Cửa tầng thang máy

Phòng máy

Phần điện trên phòng máy sẽ đặt ở tủ điều khiển, đây sẽ là nơi tiếp nhận những tín hiệu do người dùng tác động đến thiết bị. Sau đó, tủ kỹ thuật sẽ xử lý dữ liệu và truyền thông tin tới mạch động lực. Nhờ đó giúp thang máy thực hiện các hoạt động người dùng cần nhất.

Có hai bộ phận được cho là quan trọng nhất của tủ điều khiển là:

• Điều khiển tốc độ
• Điều khiển tín hiệu

Phòng máy thang máy

Hệ truyền động cửa thang máy

Hệ thống chuyển động cửa thang máy và cửa tầng cabin được lắp đặt ở thanh ngang phía trên cửa nhằm điều khiển cửa thang đóng mở dễ dàng.

Hệ truyền động cửa thang máy

Nguyên lý hoạt động của thang máy ra sao?

Sau khi hiểu được kết cấu thang máy cấu tạo như thế nào thì việc nắm được nguyên lý hoạt động thang máy sẽ vô cùng dễ dàng.

Các ròng rọc thang máy được kết nối với các motor, khi motor quay sẽ làm cho ròng rọc cũng quay theo. Lúc này ròng rọc sẽ làm cho dây cáp thang máy di chuyển, kéo cabin di chuyển theo hướng được thiết lập.

Khi động cơ quay theo chiều ngược lại thì ròng rọc cũng sẽ quay theo chiều ngược và thang máy lúc này sẽ di chuyển ngược chiều đã thiết lập.

Nguyên lý hoạt động của thang máy

Cabin thang máy và đối trọng di chuyển trên rail hướng dẫn theo hai bên giếng thang. Lúc này rail và đối trọng có nhiệm vụ giữ cabin di chuyển đúng hướng hành trình, tránh lắc lư qua lại và dừng an toàn trong một số trường hợp khẩn cấp.
